Come misurare una molla a estensione

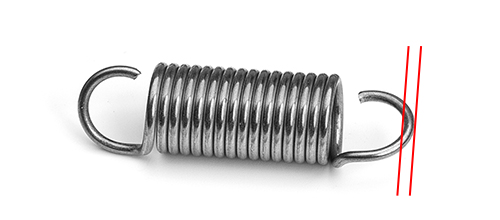

1. Misurare il diametro del filo della molla, preferibilmente in 3 punti decimali per una maggiore precisione, utilizzando dei calibri.

2. Misurare il diametro esterno delle spire (ciò potrebbe variare leggermente da spira a spira). Prendere il valore delle spire centrali del corpo.

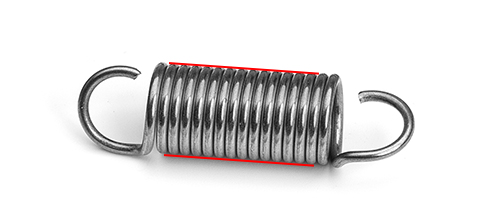

3. Misurare la lunghezza del corpo della molla. La lunghezza del corpo della molla è la porzione che esclude i ganci delle estremità ad anello. Se il corpo è a bobina aperta, contare anche il numero delle spire.

4. Misurare la lunghezza libera della molla a estensione dal bordo interno e da un'estremità all'altra di ciascun gancio o estremità ad anello.

5. Misurare la lunghezza dell'anello o gancio.

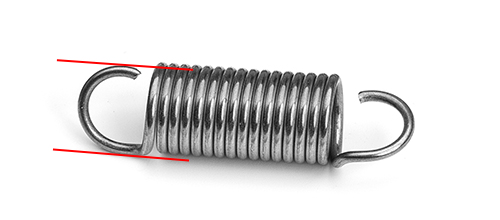

6. Se il diametro esterno dell'anello o gancio è largo o ridotto, misurare il diametro esterno dell'anello o gancio.

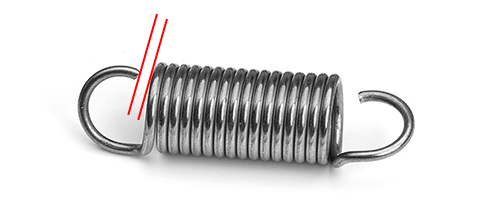

7. Se lo spazio vuoto è importante per l'assemblaggio, misurare l'apertura dell'anello o gancio. È la distanza dall'estremità del filo al corpo della molla.

8. Notare la relativa posizione degli anelli o ganci se l'assemblaggio richiede un allineamento. Le specifiche tipiche includono:
Posizione di 90 gradi dove gli anelli sono intrecciati l'uno con l'altro.
Posizione in linea in cui gli anelli sono allineati sullo stesso piano. Se si tratta di una posizione in linea, allora verificare se l'assemblaggio
richieda specificamente le aperture degli anelli sugli stessi lati o su quelli opposti.
Posizione casuale in cui non ha importanza che l'assemblaggio non sia in linea, a 90 gradi o in qualsiasi altra posizione intermedia.

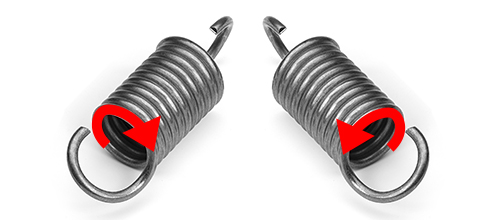

9. Notare la direzione di avvolgimento delle spire. Nella maggior parte degli utilizzi non è importante, ma controllate le parti circostanti e verificate se richiedono che la molla sia in una posizione specifica.

10. Determinare il tipo di materiale del filo della molla. Se il filo non rimane attratto a un magnete, potrebbe essere di una speciale lega metallica che richiede un'esatta identificazione. Se il materiale è sconosciuto, tenere nota di qualsiasi condizione operativa estrema come: temperature molte alte o molto basse, presenza di materiali corrosivi o ciclo rapido. Scopri di più su materiali.
