Come misurare una molla a torsione

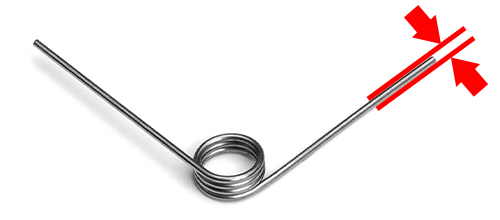

1. Misurare il diametro del filo della molla, preferibilmente in 3 punti decimali per una maggiore precisione, utilizzando dei calibri.

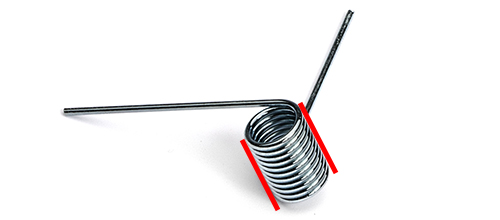

2. Misurare il diametro esterno delle spire (ciò potrebbe variare leggermente da spira a spira). Prendere il valore medio delle spire centrali del corpo.

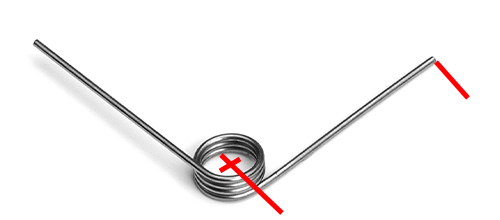

3. Misurare le lunghezza delle gambe della molla. Per le gambe standard va dalla linea intersecante della molla all'estremità della gamba. Se quel lato è differente, ripetere questo passaggio per la seconda gamba.

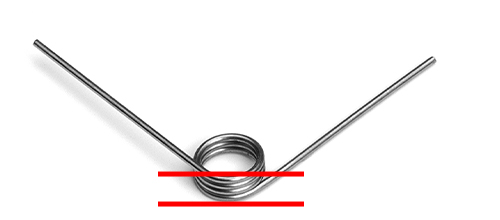

4. Misurare la lunghezza del corpo della molla prendendo la lunghezza complessiva da estremità a estremità della pila di spire.

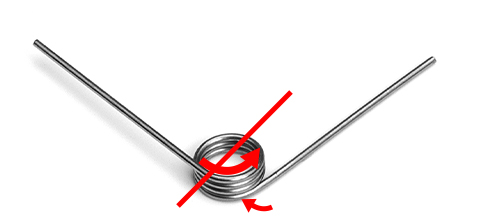

5. Contare le spire totali, inziando dal punto in cui la gamba lascia che il corpo della molla vada nella spirale. Contare tutte le molle complete fino a raggiugere l'altra gamba, incluse le frazioni di una spira.

6. Misurare la posizione tra le gambe. Le specifiche tipiche includono: 90°, 180°, 270° o 360°. Gli assemblaggi speciali potrebbero richiedere valori intermedi.

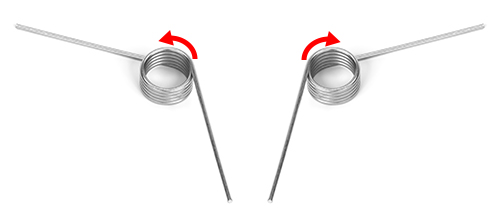

7. Notare la direzione di avvolgimento della molla. Nella maggior parte delle applicazioni non è importante, ma controllate le parti circostanti e se richiedono che la molla sia rivolta in una direzione specifica.

8. Determinare il tipo di materiale del filo della molla. Se il filo non rimane attratto a un magnete, potrebbe essere di una speciale lega metallica che richiede un'esatta identificazione. Se il materiale è sconosciuto, tenere nota di qualsiasi condizione operativa estrema come: temperature molte alte o molto basse, presenza di materiali corrosivi o ciclo rapido. Scopri di più su materiali.
